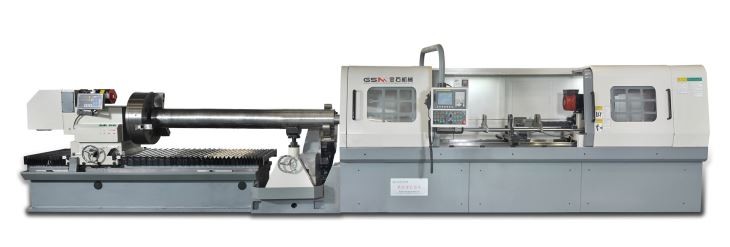

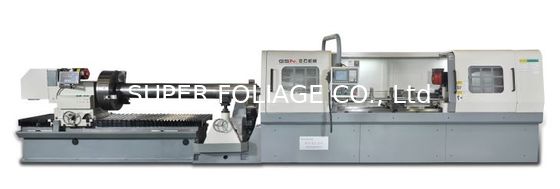

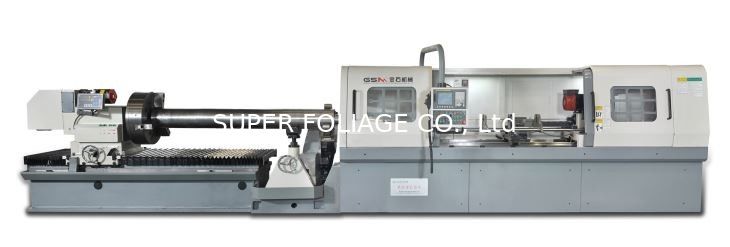

Сверлильный станок для глубоких отверстий ZK2135E/2500 с вращающимся и ЧПУ-индексируемым шпинделем

ZK2135E/2500 глубокая буровая машина с вращающимся и CNC индексирующим шпинделем

Глубоководная буровая машина ZK2135E/2500 обладает передовыми возможностями, включая технологию буровых пушек с внутренней жидкостью для охлаждения масла и удалением внешних щепок.Он оснащен системой управления CNC марки FANUC и частотно регулируемым вращающимся буровым шпинделемРабочая деталь надежно зажимается с помощью гидравлического цинка и центральной рамы, что позволяет машине выполнять концентрические, эксцентрические и индексирующие бурения с высокой точностью.

Основной параметр

Способность к бурению

1. Номер спиндаля:1 шт.

2. Диаметр бурения:φ5～φ35 мм

3. Максимальная глубина бурения:2500мм

4. Диаметровый диапазон:φ270 мм; φ500 мм

5. Максимальная длина заготовки:2500мм

6. Максимальная эксцентричность: φ270 мм; φ500 мм

Скорость бурения

1. Максимальная скорость вращения сверла:5500 оборотов/мин

2.Диапазон скорости питания:≤ 1500 мм/мин

3.Быстро двигаться скорость ≤ 2000 мм/мин

Точность бурения

1. Неравномерность:Глубина бурения ≤ 1,0/1000(соотношение длины к диаметру ≤ 100)

2. Точность измерений:ИТ7～IT10

3. Грубость:Ра0.8～Ра3.2

Мощность машины

1. Мощность стволового двигателя сверла:5.5 кВт

2. Мощность вращающегося и индексирующего двигателя заготовки:2.2 кВт

3. Масляный насос двигатель: 2x5.5

4. Мощность двигателя питания:10,8 кВт

5. Мощность машины для охлаждения маслом:20,8 кВт

6.Общая мощность:28KW

Гидравлическая система

1. Максимальный поток: 110 л/мин

2. Максимальное давление:12 МПа

3. Точность фильтра:20 мм

4- Да.Мощность нефтяного бака:1360 Л

Основные размеры и вес

1. Площадь земли:(L*W*H) 7800*3200*1500 мм

2. Расстояние между центром ствола сверла и землей:1070 мм

3. Масса гидравлической системы:2 Т

4. Масса главного двигателя:8T
