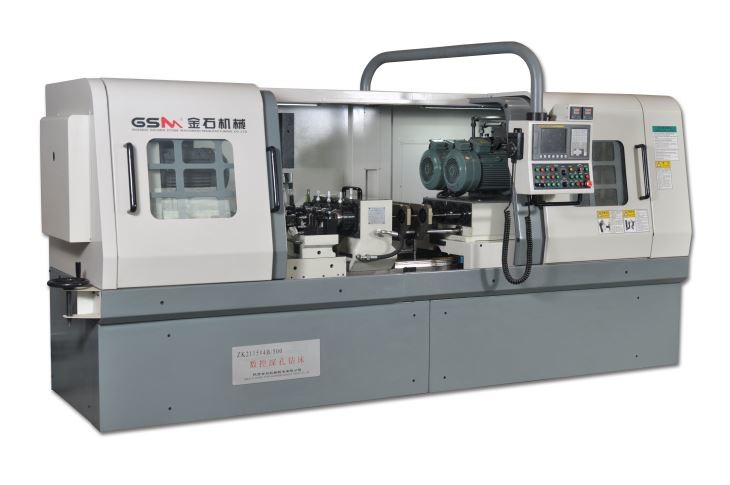

ZK2115X4/500 Четырехствольная буровая пушка для автомобильной промышленности с высокой эффективностью

Это четырехствольная глубокая буровая машина, которая в основном используется для бурения крупногабаритных концентрических отверстий небольших и средних вращающихся деталей вала.Дизайн с несколькими шпинделями и рабочими позициями обеспечивает одновременное бурение нескольких рабочих деталейКомплексная конструкция метода зажима с вспомогательной поддерживающей структурой позволяет быстро зажимать.

Основной параметр машины

Способность обрабатывать

1Число шпинделей: 4 шт.

2Диаметр отверстия: 5 мм - 15 мм

3Глубина бурения: 500 мм

4. Рабочая часть: высокоточные масляные рельсы всех видов

5Длина заготовки: 500 мм

Скорость обработки

1Максимальная скорость вращения сверла: 5000 р/мин

2Скорость вращения заготовки: 0 специальное зажимание

3Диапазон скорости подачи: ≤ 1500 мм/мин

4Быстрая скорость движения: ≤2000 мм/мин

Точность обработки

1- Склонность отверстия: ≤1,0x1000 (длина бурения) мм

2- Точность измерений: IT8

3. Грубость: Ra0.8Ra1.6 без видимых царапин железных щелчков

Мощность машины

1Мощность бурового двигателя: 2x5.5КВт

2Мощность двигателя масляного насоса: 2x7.5КВт

3Мощность двигателя питания: 2,3 кВт

4Машинная мощность охладителя при температуре масла: 4,05 кВт

Гидравлическая система

1Максимальный поток: 4x40 л/мин

2Максимальное давление: 10 МПа

3Точность фильтра: 20 мм

4Масляная емкость: 1360 л.

Основные размеры и вес

1. Площадь грунта ((L*W*H): 4500*3000*1800 ((глубина бурения относится к 500 мм)

2Расстояние между центром сверла и полом: 1070 мм

3Высота между стволом сверла и проводником: 297 мм

4Расстояния между шпинделями: 140 мм

5- Машины: 6,5 т.

Изображение обработки деталей машины

Типичные части:Оливковая рельса высокого давления.Устройство крепления заготовки специально разработано для масляной рельсы высокого давления.
