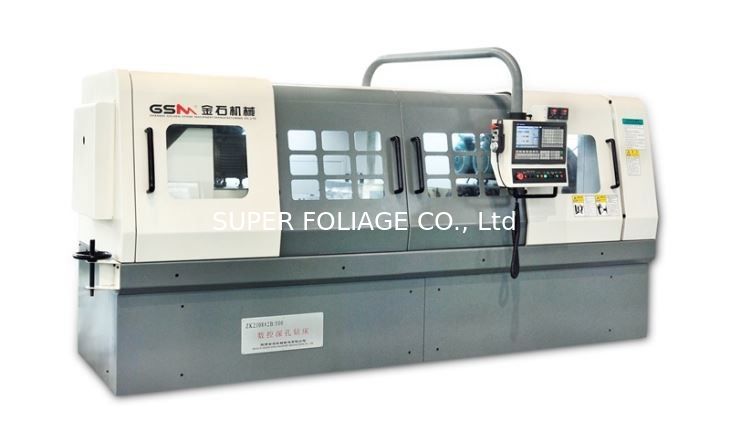

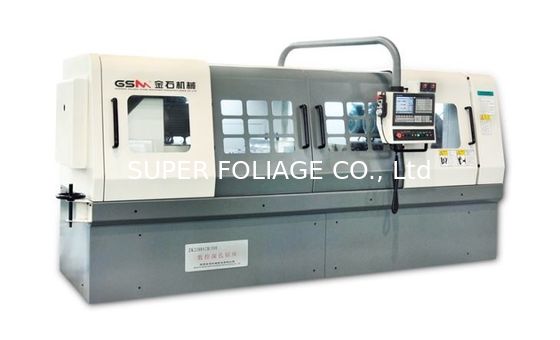

Машина для глубокого бурения двойного шпинделя ZK2108×2B/500 для применения в медицинской промышленности с мелким диаметром

Высокоточная дробильная машина с передовыми функциями

Особенности

1.Введен метод обработки: бурение пушкой ((внутренняя жидкость для охлаждения масла и удаление внешних щелок);

2.CNC управление, система вводится марка FANUC;

3- скорость вращения бурового шпинделя регулируется частотой;

4Рабочая деталь автоматически расположена с помощью застежки и застегивается с помощью застежки.

Основной параметр

Способность к бурению

1.No спиндел:2 ПК

2Диаметр бурения:φ1.5～φ8,0 мм

3Максимальная глубина бурения:500 мм

4Диаметр рабочего изделия:≤φ50 мм

5Максимальная длина заготовки:500 мм

Скорость бурения

1Максимальная скорость вращения ствола сверла: 15000 оборотов в минуту.

2. Рабочая часть вращающаяся:500 оборотов в минуту

3Диапазон скорости питания:≤ 1500 мм/мин

4. Скорость быстрого движения: ≤2000 мм/мин

Точность бурения

1- Непредсказуемость.:Глубина бурения ≤ 1,0/1000(не вращающийся изделий)

Глубина бурения ≤ 0,5/1000(контр-ротационный отработанный материал и ствол сверла)

2- Точность измерений.:IT7～IT11

3- Грубость.:Ра0.4～Ра-1.6

Мощность машины

1Сила стволового двигателя сверла:2×1,1 КВт

2Мощность вращающегося двигателя заготовки: 2×1.1КВт

3Мощность двигателя масляного насоса:2×4,0 КВт

4Сила двигателя питания:10,8 кВт

5.Сила машины для охлаждения маслом:20,8 кВт

Гидравлическая система

1Максимальный поток: 2×20 л/мин.

2Максимальное давление.:16 МПа

3Точность фильтра: 10 мм

4- Да.Вместимость топливного бака: 960 л.

Основные размеры и вес

1.Земля площадь:(L*W*H) 4500*3000*1800 мм

2Расстояние между центром ствола сверла и землей: 1070 мм

3.Высота от центра ствола сверла и проводной рельсы:2970,0 мм

4. Расстояние между шпинделями:220 мм

5.Вес главного двигателя:5.0 T

Части для обработки машин

Типичное применение: корпус иглового клапана, сосна, костный винт, рукав выброса.
