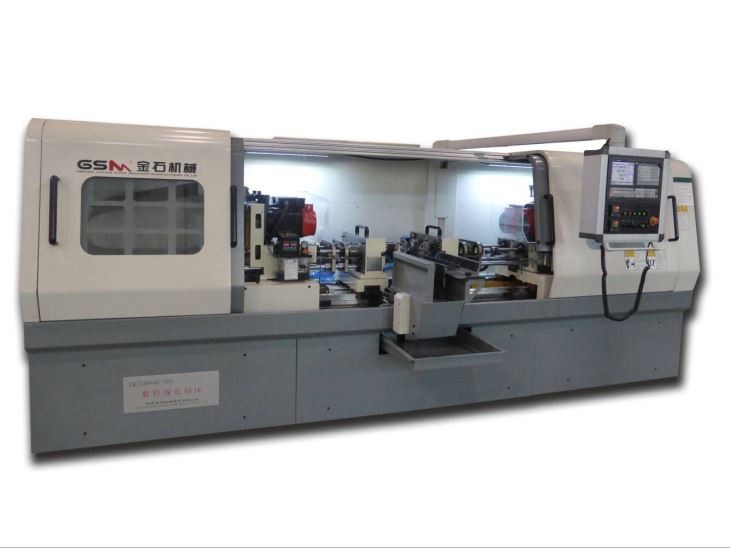

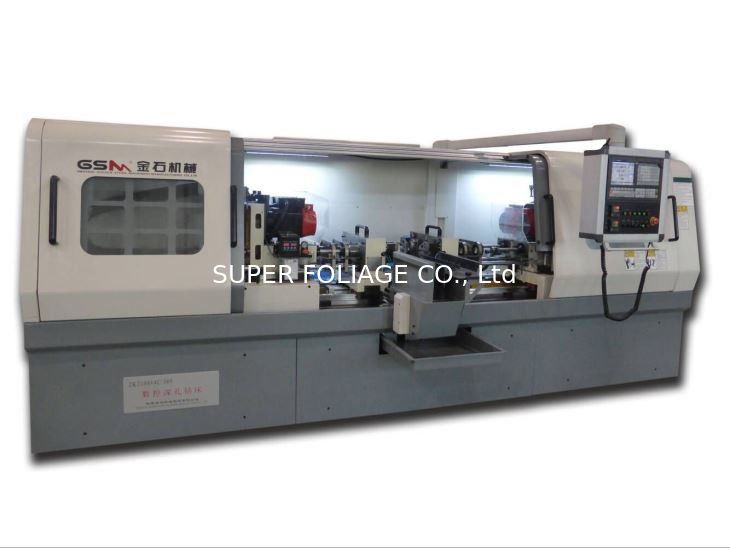

ZK2108X4C/300 Контр-роатри глубокие отверстия буровой машины с хорошей точностью входа

Для этой контр-ротационной четырехствольной пушечной буровой машины, она в основном используется для бурения небольшого диаметра отверстия от 1,5 мм до 8 мм, которые бурят с двух сторон, чтобы получить более высокую точность входа.И он может обрабатывать 22 запчасти одновременно., которые значительно повышают эффективность обработки.

Основной технический параметр

Способность обрабатывать

1.Ном. шпинделя: 4 шт ((каждая сторона имеет 2 шпинделя)

2Диаметр сверла: 1,5 мм - 8 мм

3Протяженность буровой ноги: 300 мм (с одной стороны)

4Внешний диаметр заготовки: ≤φ8.0 мм

5Длина заготовки: 110 мм - 320 мм

6Количество заготовки на стойке: 22 шт.

Скорость обработки

1- Да.Максимальная скорость вращения сверла:15000 р/мин.

2- Да.Скорость вращения заготовки: 0 оборотов/мин.

3- Да.Диапазон скорости подачи: ≤ 1500 мм/мин.

4- Да.Быстрая скорость движения: ≤ 2000 мм/мин.

5Скорость движения стойки: 2000 мм/мин.

Точность обработки

1- Да.Склонность отверстия сверления: ≤1,0/1000 длины сверления ((фиксированная деталь, соотношение притяжения ≤100)

2- Да.Точность измерений: IT8---IT11

3- Да.Грубость отверстия: Ra0.4 Ra1.6

Мощность машины

1- Да.Мощность бурового ствола двигателя: 2X2.2KW ((один двигатель на 2 шпинделя)

2- Да.Мощность масляного насоса: 2X4.0KW ((один масляный насос для двух шпинделей)

3- Да.Мощность питающего двигателя: 2X1,8 КВт

4- Да.Мощность охлаждающей машины при температуре масла:2.87 кВт

Гидравлическая система

1- Да.Максимальный поток 4х20 л/мин

2- Да.Максимальное давление: 16 МПа

3- Да.Точность фильтра: 10 мм.

4- Да.Масляная емкость: 960 л

Основные размеры и вес

1- Да.Площадь земли ((L*W*H): 4000*3000*1800

2- Да.Расстояние между центром ствола сверла и землей:1070 мм

3- Да.Высота от центра ствола сверла до направляющей рельсы: 297 мм

4Расстояние между шпинделями: 220 мм

5Масса машины: 6,5 т.

Части для обработки машин

Типичное применение: шаговое отверстие рукава выброса, вала подшипника и т.д.
